Descripción
Información general.

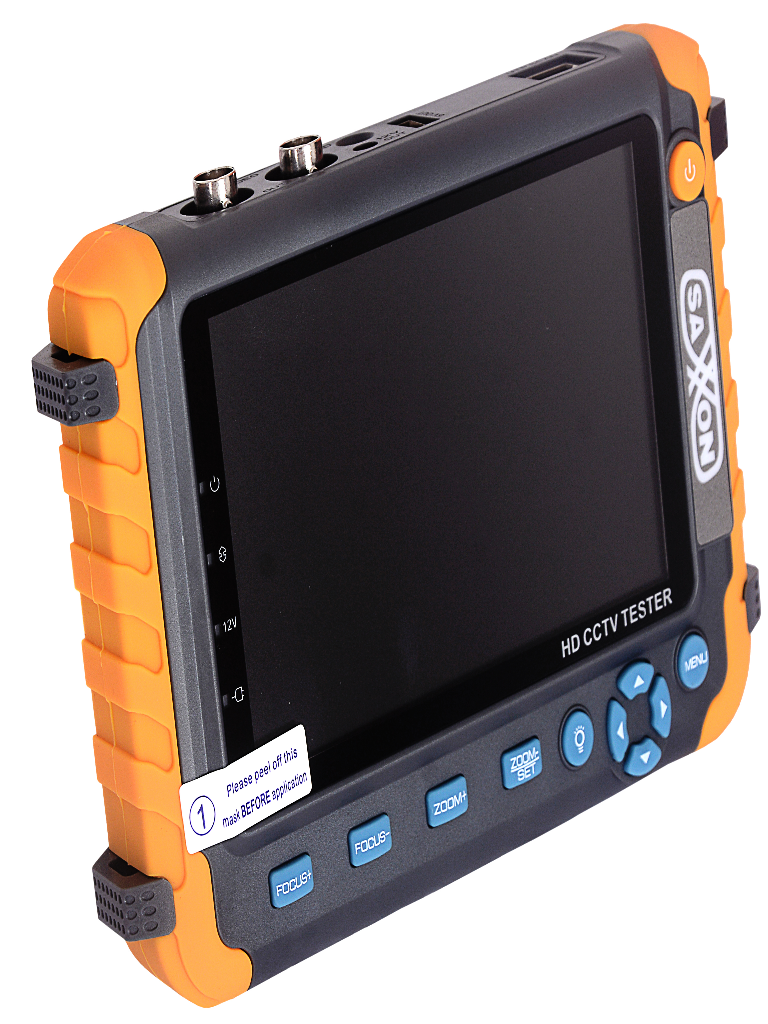

El nuevo probador de cámara coaxial HD está desarrollado para instalación en el sitio y mantenimiento de cámara coaxial HD, teniendo TVI, AHD y CVI. También proporciona muchas funciones útiles, como como pantalla de vídeo, control sobre coaxial, control PTZ, DC12V potencia de salida, prueba de audio, generador de barra de color (TV OUT), VGA entrada de señal de vídeo, entrada de señal HDMI, prueba de cable UTP, LED lámpara etc.
Características.
- Prueba de cámara coaxial HD
- Control sobre Coax
- Controlador PTZ
El probador incorporado en el protocolo de control PTZ
Pelco-D / P, etc; a través de su propia interfaz Rs485.
- Generador de barra de color (TV OUT)
- DC12V 1A de potencia de salida
Alimente la cámara con una salida de potencia DC12V (1A)
El probador. Es útil para probar cuando la fuente de
alimentación no está disponible.
- Prueba de audio
Probar la entrada de audio de los dispositivos de
recolección. Conecta el probador y dispositivo de
entrada con el cable de audio.
- Prueba de cable UTP mejorada
Mediante el puerto UTP CABLE TEST en el medidor, puede
probar el conexión de cable de red.
- Entrada VGA / HDMI
Admite entrada digital compatible con VGA / HDMI 1.1
- conexión de video VGA / HDMI, cambie el selector para seleccionar Modo HDMI o VGA. La resolución máxima es 1920X1440
- Prueba de cámara TVI (opcional) *
Prueba de cámara HD TVI, compatible con 1MP,
2MP, 3MP, 4MP
- Prueba de cámara AHD (opcional) *
Prueba de cámara AHD, compatible con 1MP,
2MP, 3MP, 4MP.
- Prueba de cámara CVI (opcional) *
Prueba de cámara HD CVI, compatible con 1MP,
2MP, 3MP, 4MP.
*Resoluciones Compatibles: 1,2,3,4,5*,8 Mp (4K)
- Lámpara led
Es útil para el ingeniero instalar y mantener la
seguridad.
Sistema de noche. LED presionando el botón de
encendido / apagado, fácil de operar.
- La pantalla gráfica de la batería.
El probador tiene protección y control de potencia
avanzados, bajo consumo de energía, 4 a 5 horas
en una sola cargar. normalmente se puede usar
por 10 horas.
*En la resolución de 5 megapíxeles, no es compatible con la relación de aspecto 16:9 , por lo tanto su compatibilidad es limitada/no funcional en dicha resolución.
Acessorios.
- Probador de cámara coaxial HD
- Adaptador DC5V 1A (con cable micro USB)
- Norma internacional 18650 2600ma batería X2
- Cable BNC
- Conector Rs485
- Cable de conversión de salida de potencia
- Cable de audio
- Correa
- Saco de herramientas
- Manual de instrucciones
Especificaciones.
Modo de señal CVBS, HD-AHD, HD-TVI, HD-CVI,
Soporte de control sobre coaxial
Monitor 5.0 pulgadas VGA TFT-LCD, 800（RGB
resolución x 480
Ajuste LCD Ajuste de Brillo, contraste, saturación
Vídeo Entrada/salida 1 canal de entrada BNC y 1 canal Salida BNC
Entrada VGA/HDMI Admite entrada de vídeo VGA/HDMI 1.0, Una vez que conecte
el vídeo VGA/HDMI, cambie el selector para seleccionar
Modo HDMI o VGA. El máximo la resolución es 1920X1440
Comunicación RS485
Protocolo PTZ Compatible con protocolos PELCO-D / P
Velocidad de transmisión 1200, 2400, 4800, 9600, 14400bps
Generador barra de color Soporte de salida de barra de color estándar
(Rojo, verde, azul, blanco, negro,Gris) y prueba de salida de
imagen.
UTP cable test Mostrar el estado de conexión del cable UTP, tipo de cable y la
secuencia de cables así como leer el número de la prueba
caja.
Potencia DC12V de salida Potencia de salida DC12V1A para cámara
Prueba de entrada de audio Entrada de señal de audio de 1 canal
Adaptador de corriente DC 5V（1.0A）
Batería Dos incorporados 18650 2600mA
Recargable Después de cargar 4-5 horas, tiempo de trabajo dura 10 horas
Configuración de Operaciones Seleccione su deseado idioma: inglés, chino, etc.
Dimensión / Peso 170mm x 114mm x 34mm / 400g
