Conector N Hembra para Cable FXL-780, AVA5-50 y AVA5-50FX – Modelo 78EZNF

Introducción

El conector 78EZNF de Andrew / CommScope representa el pináculo de la conectividad RF con su diseño avanzado y especificaciones de alto rendimiento. Este conector tipo N hembra está optimizado para cables FXL-780, AVA5-50 y AVA5-50FX, ofreciendo una solución robusta y eficiente para diversas aplicaciones en telecomunicaciones y radiocomunicaciones.

Especificaciones completas

General

Tipo de Conector: N Hembra
Estilo del Cuerpo: Recto
Marca: EZfit®
Ángulo de Montaje: Recto
Nota de Pedido: Producto estándar de CommScope [Global]

Eléctrico

Impedancia del Conector: 50 ohm
Banda de Frecuencia Operativa: 0 – 5000 MHz
Impedancia del Cable: 50 ohm
IMD de 3er Orden, típico: -116 dBm @ 1800 MHz
Método de Prueba de IMD de 3er Orden: Dos portadoras de +43 dBm
Voltaje de Operación RF, máximo: 707.00 V
Voltaje de Prueba: 2000 V
Resistencia del Contacto Exterior, máximo: 0.30 mOhm
Resistencia del Contacto Interior, máximo: 2.00 mOhm
Resistencia de Aislamiento, mínimo: 5000 MOhm
Potencia de Pico, máximo: 10.00 kW
Pérdida de Inserción, típica: 0.05 dB

Mecánico

Método de Fijación del Contacto Exterior: Abrazadera
Método de Fijación del Contacto Interior: Cautivo
Recubrimiento del Contacto Exterior: Trimetal
Recubrimiento del Contacto Interior: Plata
Durabilidad de Unión: 25 ciclos
Durabilidad de la Interfaz: 500 ciclos
Método de Durabilidad de la Interfaz: IEC 61169-16:9.5
Fuerza de Retención del Conector: 1334 N (300 lbf)
Torque de Retención del Conector: 8.13 Nm (72.00 in lb)
Fuerza de Inserción: 66.72 N (15.00 lbf)
Método de Fuerza de Inserción: MIL-C-39012C-3.12, 4.6.9
Presurizable: No

Dimensiones

Tamaño Nominal: 7/8 in
Diámetro: 37.21 mm (1.47 in)
Longitud: 51.20 mm (2.02 in)
Peso: 136.00 g (0.30 lb)

Ambiental

Temperatura Operativa: -40 °C a +85 °C (-40 °F a +185 °F)
Temperatura de Almacenamiento: -55 °C a +85 °C (-67 °F a +185 °F)
Profundidad de Inmersión: 1 m
Método de Prueba de Inmersión: IEC 60529:2001, IP68
Método de Prueba de Chorro de Agua: IEC 60529:2001, IP66
Método de Prueba de Resistencia a la Humedad: MIL-STD-202F, Método 106F
Método de Prueba de Choque Mecánico: MIL-STD-202F, Método 213B, Condición de Prueba C
Método de Prueba de Choque Térmico: MIL-STD-202F, Método 107G, Condición de Prueba A-1
Método de Prueba de Vibración: IEC 60068-2-6
Método de Prueba de Corrosión: MIL-STD-1344A, Método 1001.1, Condición de Prueba A

Certificaciones

RoHS 2011/65/EU: Conforme por excepción
China RoHS SJ/T 11364-2006: Sobre el Valor Máximo de Concentración (MCV)
ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad

El conector 78EZNF es indiscutiblemente una de las mejores opciones en el mercado por su rendimiento superior, durabilidad y diseño robusto. Es ideal para instalaciones exigentes que requieren la máxima fiabilidad.

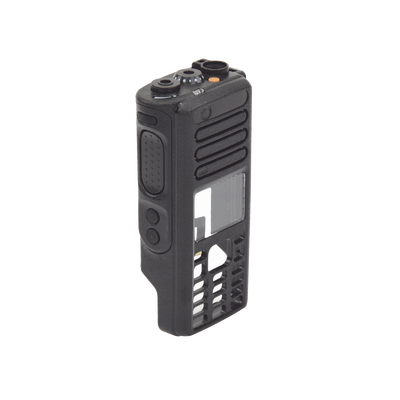

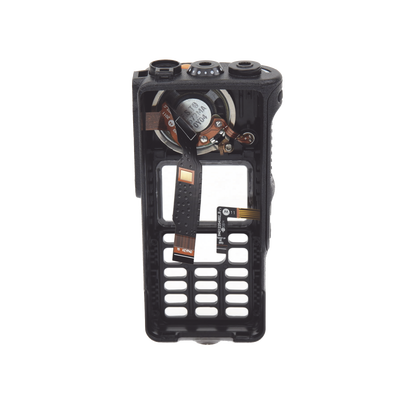

Carcasa de plástico para Radio Motorola DGP8550

Descripción

Carcasa de plástico para Radio Motorola DGP8550

Información adicional

Marca

TXPRO
